Фильтры с автоматической промывкой серии AF-200 обеспечивают высококачественную фильтрацию воды из различных источников: резервуары, скважины, открытые водоемы, сточные воды.
Фильтры предназначены для использования в промышленности, в системах охлаждения, в городском водоснабжении и сельском хозяйстве.
Фильтры обеспечивают непрерывную подачу воды потребителю даже во время процесса промывки.
Фильтрующий экран большой площади из нержавеющей стали обеспечивает работу при сильном загрязнении воды.
Принцип работы:
Неочищенная вода попадает на внутреннюю поверхность экрана. В процессе фильтрации на внутренней поверхности экрана собираются загрязнения. По мере сбора загрязнений увеличивается потеря давления на фильтре (перепад давления между входом и выходом фильтра).
Когда потеря давления достигает установленной величины, включается цикл промывки.
В начале промывки открывается клапан, соединяющий промывную камеру с атмосферой. За счет разности давления сопла "отсасывают" загрязнения с поверхности экрана. Одновременно гидромотор и толкатель придают соплам спиральное перемещение, очищая всю поверхность.
Цикл промывки продолжается 5 секунд, при этом подача воды потребителю не прерывается.
Стандартные характеристики:
Угол между входом и выходом фильтра 90°
Материал корпуса: углеродистая сталь с полиэфирным или эпоксидным покрытием толщиной 150-200 мкм с последующей термообработкой
Материал сетки: нержавеющая сталь; диапазон фильтрации: 50-3000 мкм
Соединения с трубопроводами:
Быстроразъемное соединение виктавлик, обеспечивающее простой и быстрый монтаж
Фланцевое
Внутренняя резьба (диаметр до 4")
Максимальное рабочее давление 10 Бар
Минимальное рабочее давление 2 Бар
Максимальная температура воды 65°C
Потери давления на чистом фильтре 0,1 Бар
Напряжение в системе управления 9В или 12В (постоянный ток), 24В (переменный ток)
Цикл промыва фильтра может начинаться через определенное время, заданное заказчиком, до достижения перепада давления на сетке 0,5 Бар
Специальное исполнение:
Максимальное рабочее давление 16Бар
Максимальная температура воды 95°C
Специальная система управления для условий холодного климата
Рабочее напряжение: 110В, 220 В, 1 фаза, 24 В; возможно питание от солнечных батарей
Материал конструкции – нержавеющая сталь марки 316
Регуляторы: электронные, таймеры, с пневматическим приводом, компьютеризированные, а также изготовленные по заказу.
**Расход на промыв при минимальном рабочем давлении (2 бар)
S- Увеличенная площадь фильтрации
Потери давления на фильтре при степени фильтрации 120 мкм
Метрические единицы

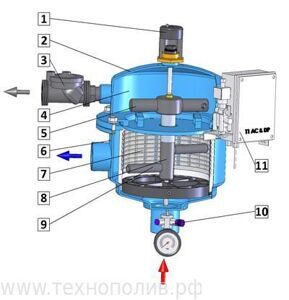

1 Гидравлический толкатель
2 Крышка
3 Гидравлический промывной клапан
4 Камера гидромотора
5 Гидравлический мотор
6Корпус
7 Фильтрующий экран
8 Коллектор грязесборника
9 Сопло очистки
10Манометр
11 Блок управления
